Назначение
Применяется для прокладки внутри зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях, а также для наружной прокладки по внешним фасадам зданий, для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями.

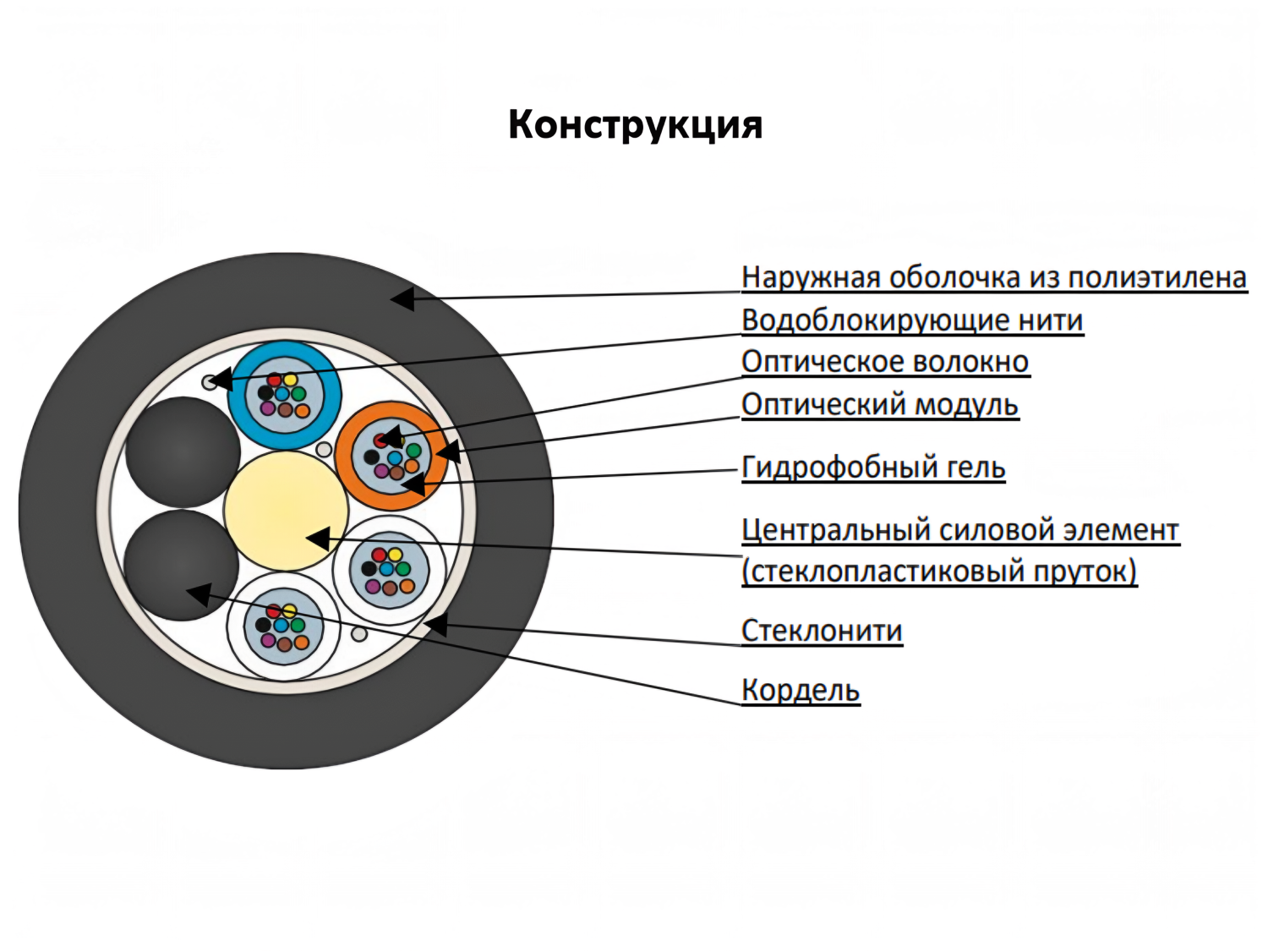

Конструкция
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня со спирально наложенной водоблокирующей нитью, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях заполнено гидрофобным гелем. Сердечник скреплен обмоточными нитями с водоблокирующим свойством. На сердечник накладывается оболочка из полиэтилена. В качестве дополнительных силовых элементов на сердечник могут накладываться стеклонити.
Применяется для прокладки внутри зданий, в кабельных лотках, в кабельных каналах, кабельной канализации, трубах, блоках, тоннелях, а также для наружной прокладки по внешним фасадам зданий, для подвеса на опорах воздушных линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями.
Конструкция
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня со спирально наложенной водоблокирующей нитью, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях заполнено гидрофобным гелем. Сердечник скреплен обмоточными нитями с водоблокирующим свойством. На сердечник накладывается оболочка из полиэтилена. В качестве дополнительных силовых элементов на сердечник могут накладываться стеклонити.
- Технические характеристики
- Допустимая растягивающая нагрузка (МДРН) 2,7 кН
- Допустимая раздавливающая нагрузка 0,3 кН/см
- Количеств ОВ в кабеле 48
- Количество модулей 6
- Количество ОВ в модуле 8
- Диаметр кабеля 9,3 мм
- Вес кабеля 65,9 кг/км
- Параметры эксплуатации
- Минимальный радиус изгиба Не менее 15 диаметров кабеля
- Температура монтажа -30°С…+50°С
- Рабочая температура -40°С…+70°С
-
Документация
- Техническое описание ОКУ.pdf
