Назначение
Применяется для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениям, а также внутри зданий, в том числе, при опасности повреждения грызунами.

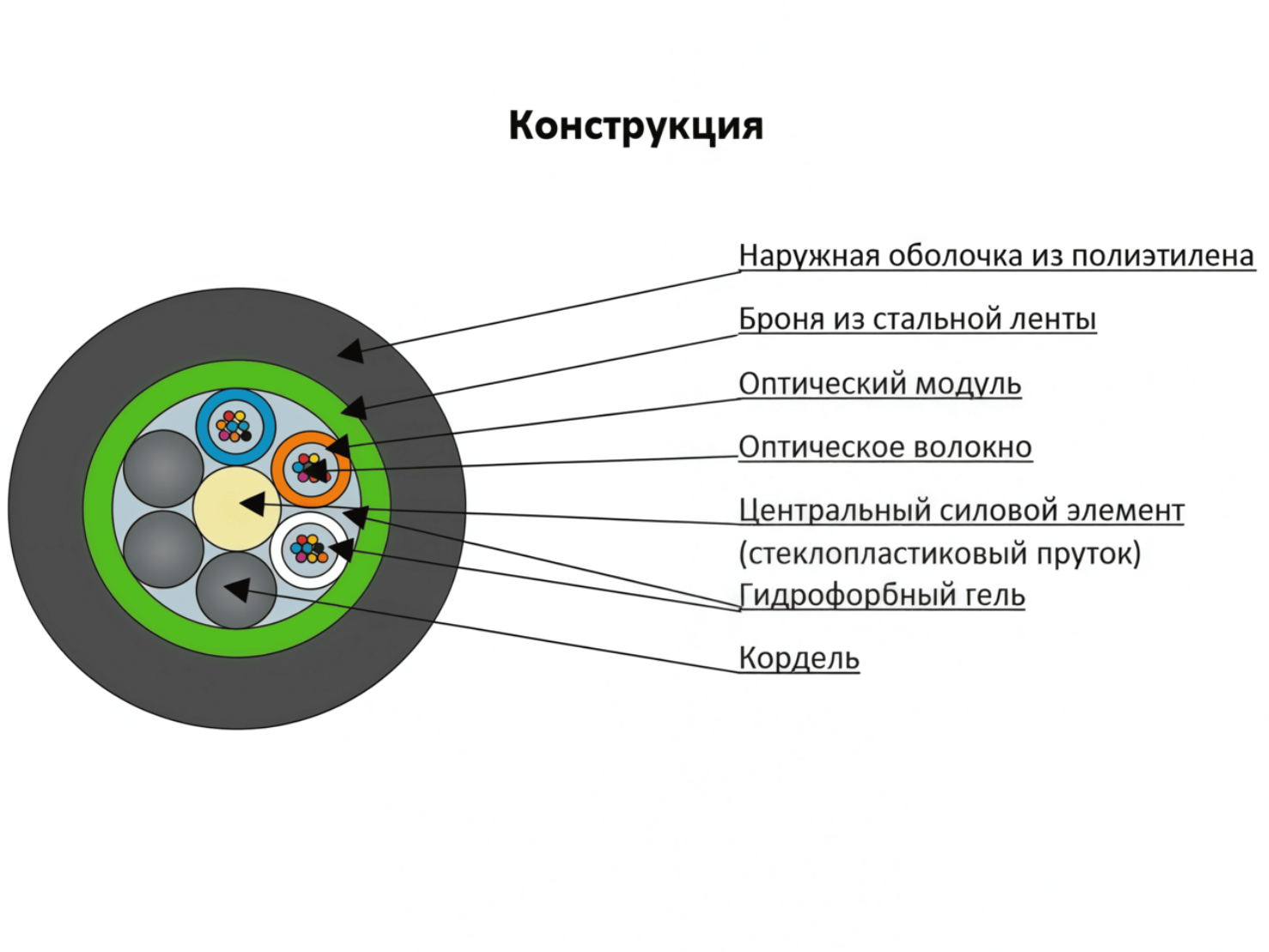

Конструкция
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается броня из гофрированной стальной ленты и оболочка из полиэтилена.
Применяется для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениям, а также внутри зданий, в том числе, при опасности повреждения грызунами.
Конструкция
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается броня из гофрированной стальной ленты и оболочка из полиэтилена.
- Технические характеристики
- Допустимая растягивающая нагрузка (МДРН) 2,7 кН
- Допустимая раздавливающая нагрузка 0,3 кН/см
- Количеств ОВ в кабеле 24
- Количество модулей 3
- Количество ОВ в модуле 8
- Диаметр кабеля 9,2 мм
- Вес кабеля 95,2 кг/км
- Параметры эксплуатации
- Минимальный радиус изгиба Не менее 15 диаметров кабеля
- Температура монтажа -30°С…+50°С
- Рабочая температура -40°С…+70°С
-
Документация
- Техническое описание ОКК.pdf
