Назначение
Применяется для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениям, а также внутри зданий, в том числе, при опасности повреждения грызунами.

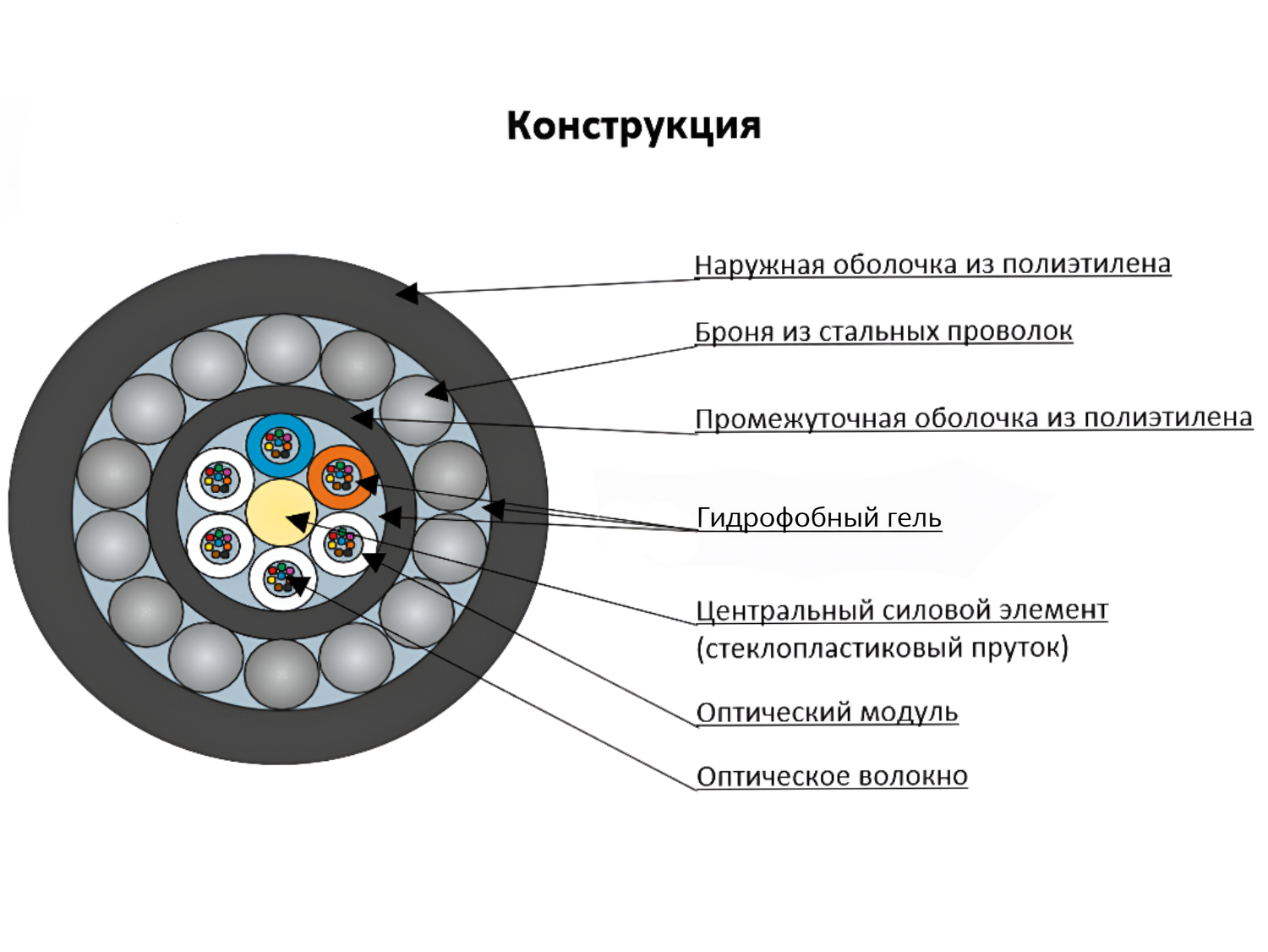

Конструкция
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается промежуточная оболочка из полиэтилена. На промежуточную оболочку спирально накладывается броня из стальных (или стальных канатных) проволок. Свободное пространство между проволоками заполнено гидрофобным гелем. На броню накладывается оболочка из полиэтилена.
Применяется для прокладки в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам, в грунт, между зданиями и сооружениям, а также внутри зданий, в том числе, при опасности повреждения грызунами.
Конструкция
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенными волокнами. Свободное пространство в оптических модулях и в сердечнике кабеля заполнено гидрофобным гелем. На сердечник накладывается промежуточная оболочка из полиэтилена. На промежуточную оболочку спирально накладывается броня из стальных (или стальных канатных) проволок. Свободное пространство между проволоками заполнено гидрофобным гелем. На броню накладывается оболочка из полиэтилена.
- Технические характеристики
- Допустимая растягивающая нагрузка (МДРН) 7 кН
- Допустимая раздавливающая нагрузка 0,4 кН/см
- Количеств ОВ в кабеле 16
- Количество модулей 2
- Количество ОВ в модуле 8
- Диаметр кабеля 10,2 мм
- Вес кабеля 163,5 кг/км
- Параметры эксплуатации
- Минимальный радиус изгиба Не менее 15 диаметров кабеля
- Температура монтажа -30°С…+50°С
- Рабочая температура -40°С…+70°С
-
Документация
- Техническое описание ОКГ.pdf
