Назначение
Применяется для подвеса на опорах воздушных линий связи, столбах освещения, между зданиями и сооружениями; в кабельной канализации, в трубах, в блоках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.

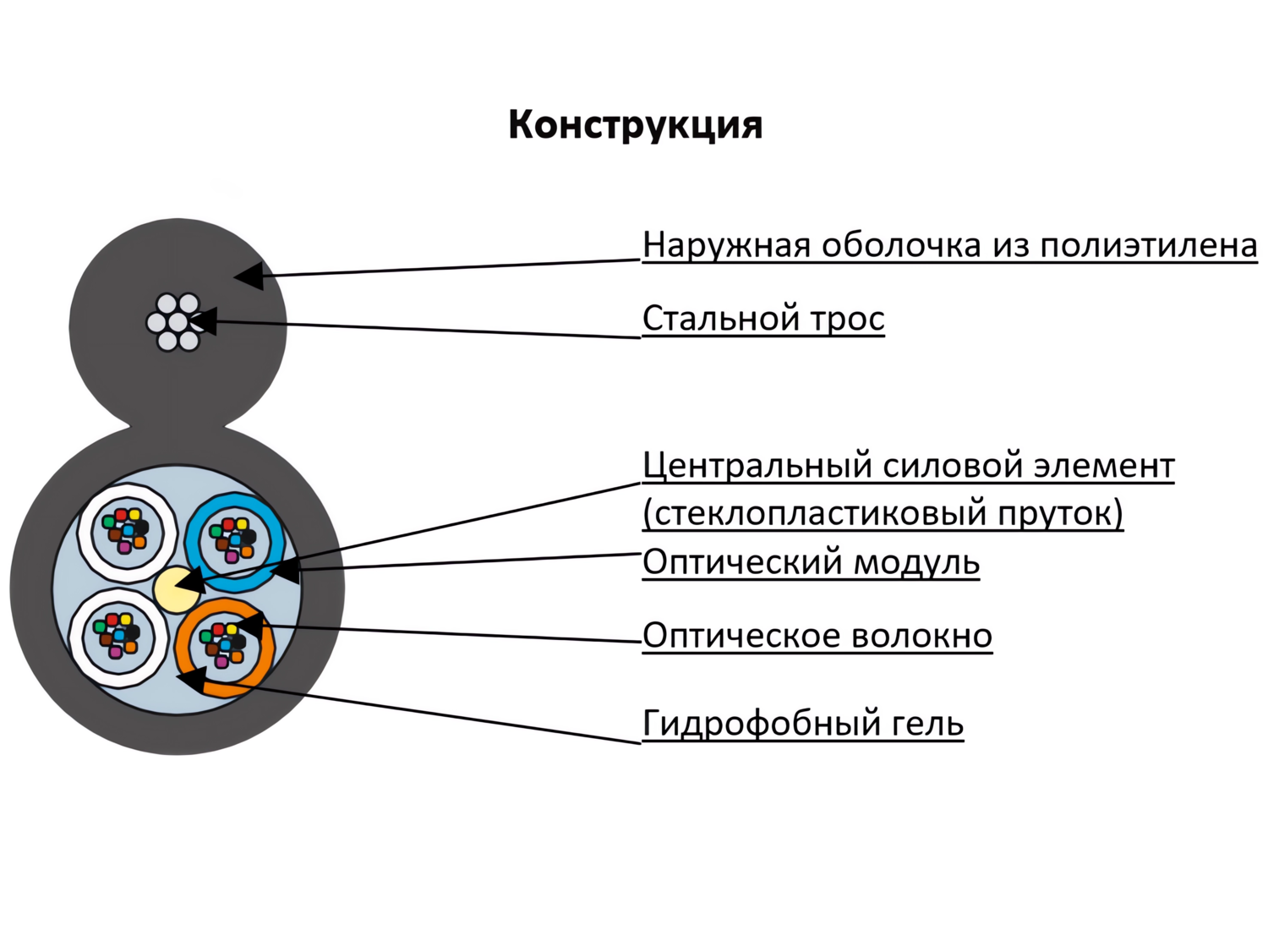

Конструкция
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенным волокном. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. В качестве подвесного элемента используется стальной трос. На оптический модуль и подвесной элемент накладывается оболочка из полиэтилена.
Применяется для подвеса на опорах воздушных линий связи, столбах освещения, между зданиями и сооружениями; в кабельной канализации, в трубах, в блоках, в тоннелях, в коллекторах, по мостам и эстакадам, внутри зданий и сооружений.
Конструкция
Кабель содержит сердечник модульной конструкции с центральным силовым элементом из диэлектрического стержня, вокруг которого скручены оптические модули со свободно уложенным волокном. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. В качестве подвесного элемента используется стальной трос. На оптический модуль и подвесной элемент накладывается оболочка из полиэтилена.
- Технические характеристики
- Допустимая растягивающая нагрузка (МДРН) 6 кН
- Допустимая раздавливающая нагрузка 0,3 кН/см
- Количеств ОВ в кабеле 16
- Количество модулей 2
- Количество ОВ в модуле 8
- Максимальный габаритный размер кабеля 11,9 мм
- Диаметр по оболочке оптического модуля 7,5 мм
- Диаметр по оболочке подвесного элемента 4,4 мм
- Вес кабеля 74,3 кг/км
- Параметры эксплуатации
- Минимальный радиус изгиба Не менее 15 диаметров кабеля
- Температура монтажа -30°С…+50°С
- Рабочая температура -60°С…+70°С
-
Документация
- Техническое описание ОК8.pdf
