Предназначена для применения в муфтах МТОК-К6 и МТОК-Л6 в качестве третьей дополнительной кассеты, которая устанавливается с обратной стороны кронштейна муфты. Транзитный ввод кабельных модулей в муфту в этом случае невозможен. Кассета крепиться к кронштейну с помощью двух саморезов, входящих в комплект поставки.

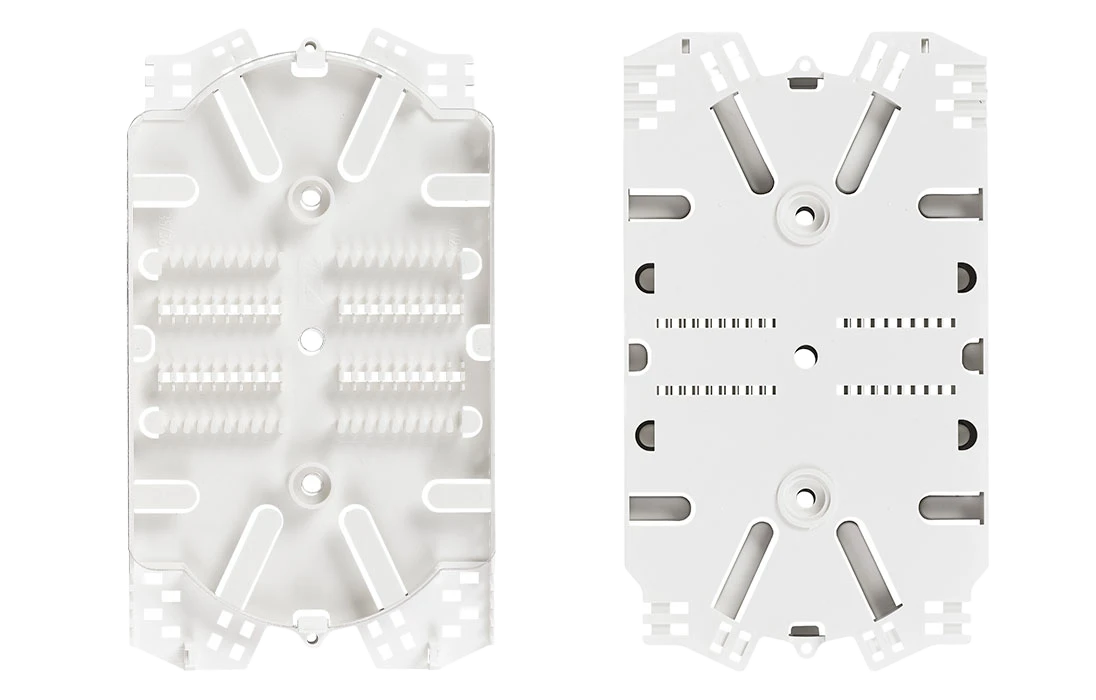

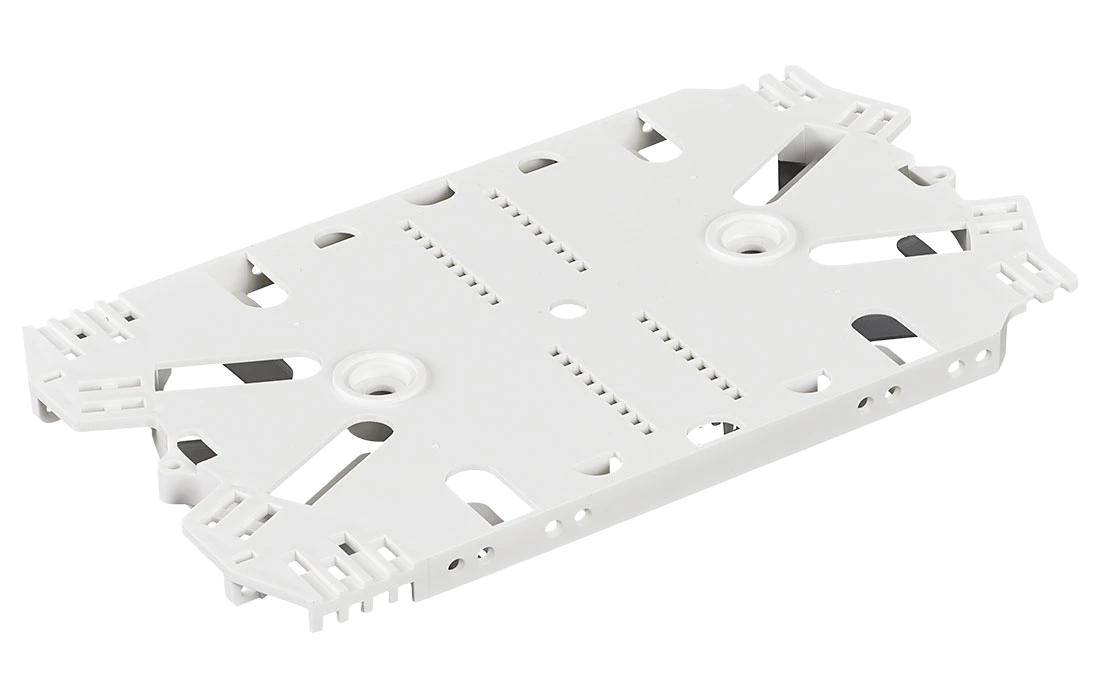

Кассета КТ-3645 является базовой для оптических муфт типов МТОК-А1, Б1, В2, В3, Г3. Эта кассета используется также в оптических кроссах. Она предназначена для укладки до 36-ти сростков с технологическими запасами ОВ. Ложементы для гильз КДЗС-4525 встроены в корпус кассеты, благодаря чему удалось уменьшить её габаритные размеры и разместить в типовых корпусах муфт большее количество кассет, увеличивая их ёмкость.
Конструкция кассеты позволяет заводить модули с ОВ с любого из четырёх углов и осуществлять изменение направления укладки запаса волокон. Свободная укладка дает возможность трехкратной переделки сварки волокна без уменьшения числа витков запаса.
Кассеты КТ-3645, устанавливаемые в муфтах, комплектуются поворотными кронштейнами, позволяющими перелистывать кассеты с обеспечением равномерного и безопасного изгиба модулей с оптическими волокнами. При этом модули с ОВ должны заводиться на кассету только со стороны кронштейна, напрямую, без использования транспортных трубок.
- Основные характеристики
- Тип товара Кассета
- Тип Кассета
- Макс. емкость оптических волокон 36 шт.
- Прочие характеристики
- Ёмкость кассеты 36 ОВ
- Тип ложемента Литой с корпусом
- Тип соединителя КДЗС 4525
- Радиус изгиба ОВ Не менее 30 мм

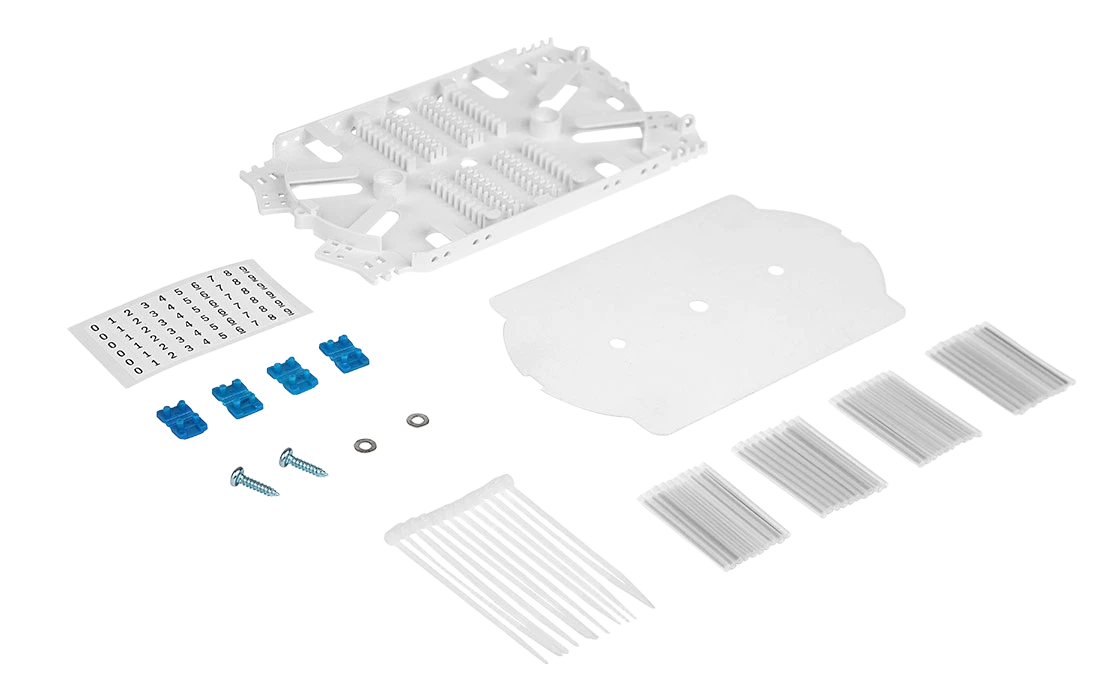

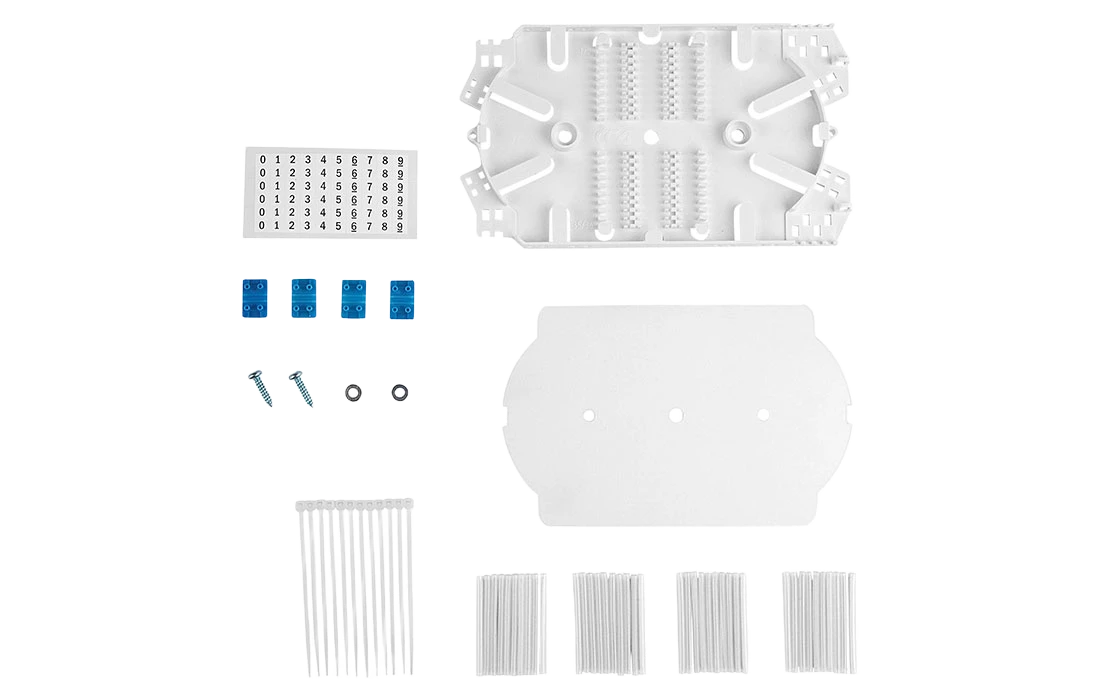

- Комплектация
- Кассета КТ-3645 1
- Крышка кассеты КТ 1
- Гильзы КДЗС-4525 40
- Маркеры 0-9 1
- Петли для кассет 4
- Стяжки 10
- Саморезы 2
- Шайба 2 шт.
- Габаритные размеры
- Длина 180 мм
- Ширина 103 мм
- Высота 9,2 мм
- Масса 0,1 кг
- Логические параметры
- Объем 0,00072 м³
- Вес 0,0985 кг
