Адаптер (оптическая розетка) предназначен для стыковки оптических соединителей (коннекторов, разъёмов) FC-типа с прямой сферической (UPC) полировкой одномодового (SM) волокна.

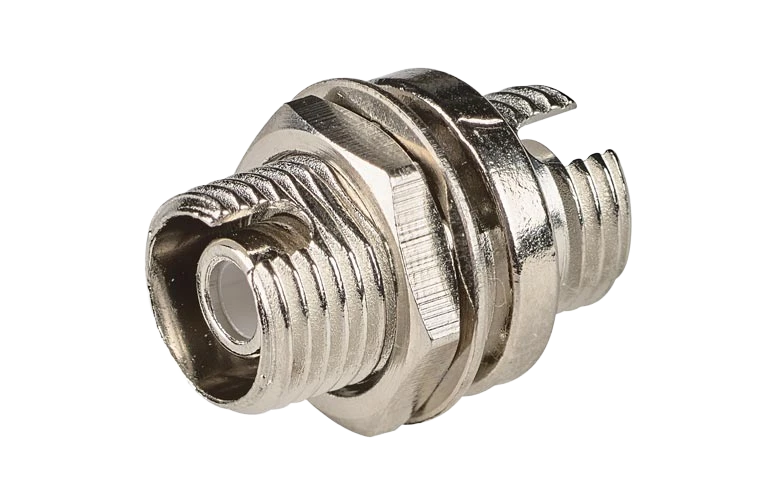

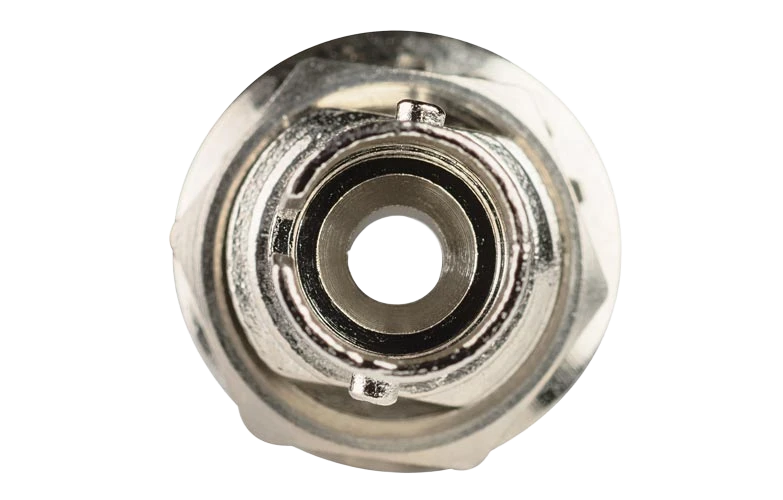

Корпус розетки сделан из латуни с никелевым покрытием. Стыковка наконечников оптических коннекторов осуществляется при помощи центрирующей втулки, изготовленной из циркониевой керамики. Фиксация коннекторов осуществляется с помощью резьбового соединения. Крепление розетки на адаптерной планке осуществляется с помощью шайбы-гровер и гайки. На резьбовой части крепёжного диаметра адаптера имеется фаска, образуя в сечении форму латинской буквы D.

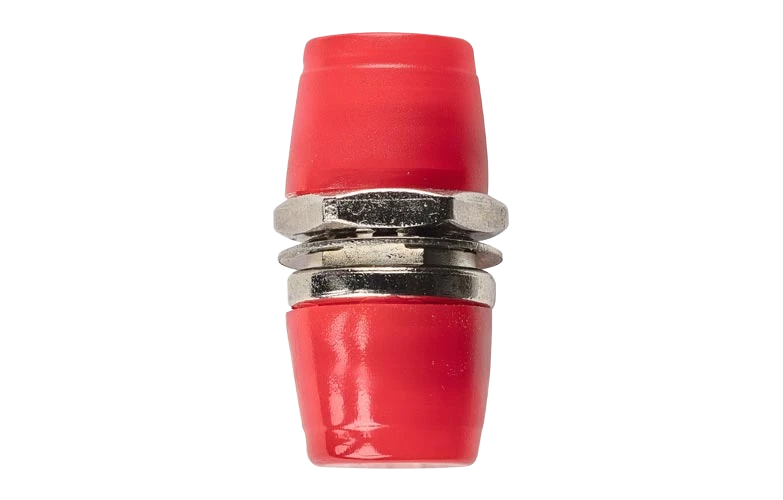

Адаптеры комплектуются пластиковыми колпачками для защиты от пыли до установки в них коннекторов.
- Основные характеристики
- Тип товара Адаптер (розетка) оптическая
- Тип разъема 1 FC/UPC
- Тип разъема 2 FC/UPC
- Тип волокна SM
- Тип соединения Single
- Наличие фланца Нет
- Прочие характеристики
- Материал корпуса Никелированная латунь
- Материал центрирующей втулки Керамика
- Температура хранения -40 ... +80 °C
- Рабочая температура -20 ... +70 °C
- Масса 6,8 г
- Габариты 11х11х15 мм
- Комплектация
- Корпус адаптера 1
- Гайка 1
- Шайба-гровер 1
- Колпачок защитный 2
- Логические параметры
- Объем 0,00001 м³
- Вес 0,0068 кг
-
Документация
- Адаптер (розетка) FC UPC SM D-типа.pdf
